S6VPX-SE2648-C1I1 是一款基于 Intel 公司 XEON E5 系列处理器的高性能 6U_VP X 计算刀片。该 VPX 计算刀片遵循 OpenVPX 6U 标准规范,其信号定义遵循 OpenVP XVITA65 标准中的 SLT6-PAY-4F1Q2U2T-10.2.1 定义要求,VPX 连接器接口信号定义 见规格书附录所示。
S6VPX-SE2648-C1I1 的系统互连接口通过 VPX 背板互连,主要包括:用于数据平 面互连的 40GbE 以太网接口及 RapidIO 接口;用于控制平面互连的千兆 Serdes 接口; 用于系统中断和时间同步的单端 GPIO;用于扩展平面互连的 PCIE 接口;用于系统调试 维护的 JTAG 接口;用于机箱管理的 IPMB 接口;用于识别机箱内部不同槽位的刀片编 码识别信号;用于识别不同机箱、机柜的机箱、机柜编码识别信号。
S6VPX-SE2648-C1I1 具备故障上报、开机自检、运行状态自检等硬件状态信息监控 与管理功能;具备向用户软件输出电流、电压、主芯片温度、操作系统及版本、固件版 本(如有)等信息的软件接口;
产品采用通用 X86 架构多核高性能处理器,理论浮点峰值计算能力≥690GFLOPS; 可用于雷达信号处理、数据处理、HPC 等高速密集计算的应用场景。
产品实物照片
主要功能、性能
● 高性能计算能力:通用X86架构多核高性能处理器,理论浮点峰值计算能力 ≥690GFLOPS;板载32GB内存颗粒;
● 高速串行实时总线:40GbE以太网、RapidIO X4和PCIE 3.0 X8总线;
● 前出接口:指示灯、复位按钮、HJ30J连接器和千兆调试网口;
● HJ30J连接器主要包含调试所必须的JTAG、串口、VGA、USB接口等;
● 散热方式:支持风冷和液冷等散热方式;
● 工业级工作温度: -40℃~+55℃。
详细规格和参数
工作环境
规格名称 | 规格描述 |
工作温度 | -40 ~ +55℃ |
储存温度 | -50~ +70℃ |
相对湿度 | 95%非冷凝 |
振动 | 5HZ-2000HZ,1.5rms(工作状态) ; 2Grms 20-2000Hz, (非工作状态); |
冲击 | 20G , 11ms(工作状态); 30G,11ms (非工作状态); |
电气规格
规格名称 | 规格描述 |
工作电压 | 直流+12V 主供电,5V 为辅助供电 |
典型功耗 | 不大于 150W |
散热方式 | 风冷散热&液冷散热(备注:默认为风冷散热) |
机械规格
规格名称 | 规格描述 |
产品颜色 | 可选 |
产品外形 | 标准 ASAAC 结构 |
主板尺寸 | 标准 6U 尺寸 |
系统配置
规格名称 | 规格描述 |
CPU | Intel 公司 XEON E5 V4 系列处理器 |
内存 | 板载八通道内存颗粒,容量支持 32GB |
硬盘 | 领存技术 64G MLC Msata 固态硬盘(订货信息: SIM064-SX5AM) |
显示 | 集成显示 |
操作系统 | 支持银河麒麟服务器操作系统,Windows 系统, Linux 系统 |
接口
规格名称 | 规格描述 |
千兆接口 | 4 路千兆以太网接口+1 路千兆以太网调试接口 |
40GbE 以太网接口 | 2 路 40GbE 以太网接口 |
RapidIO 接口 | 2 路 SRIO 5G x4 接口 |
PCIE 接口 | 1 路 PCI-E 3.0x16 接口(备注:支持通过软、硬件配置为 2 路 x8 或 4 路 x4 接口) |
串行接口 | 1 路标准 RS232 接口,1 路标准 RS422 接口 |
SATA | 4 路 SATA 接口 |
USB | 提供 4 路 USB 接口 |
VGA | 提供 1 路 VGA 接口 |
槽位地址接口 | 提供槽位地址 Mark[0:7]单端输入接口 |

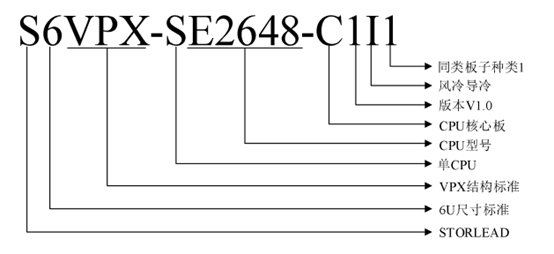

产品命名规则
